日陰とミストで熱中症から身を守る 低圧ミストパーゴラ DSF-16MA
日陰とミストの組み合わせで体感温度と共に熱中症の危険を軽減します。
水道圧による低圧ミストを組み込んだ暑熱対策用のパーゴラです。
日陰との併用で
熱中症リスクを低減
熱中症リスクを低減
低圧ミストは「シェードルーバーの日陰」と組み合わせることで体感温度やWBGT（熱中症指数）を低減できる効果※があります（p.56～p.57参照）。運動公園や日陰が少ない児童公園など熱中症の危険性が高い場所に適しています。※ご利用条件により異なります。
ひんやりとした
濡れるミスト
濡れるミスト
ミストの粒径が粗く、噴霧時間によって服や髪はすぐ乾く程度に湿ることがありますが、その分冷たく涼しく感じることができます。この粒径が粗いミストによる気化熱作用が体感温度やWBGT（熱中症指数）の低減に効果をもたらせています。押ボタンでミスト噴霧
／維持管理が容易
／維持管理が容易

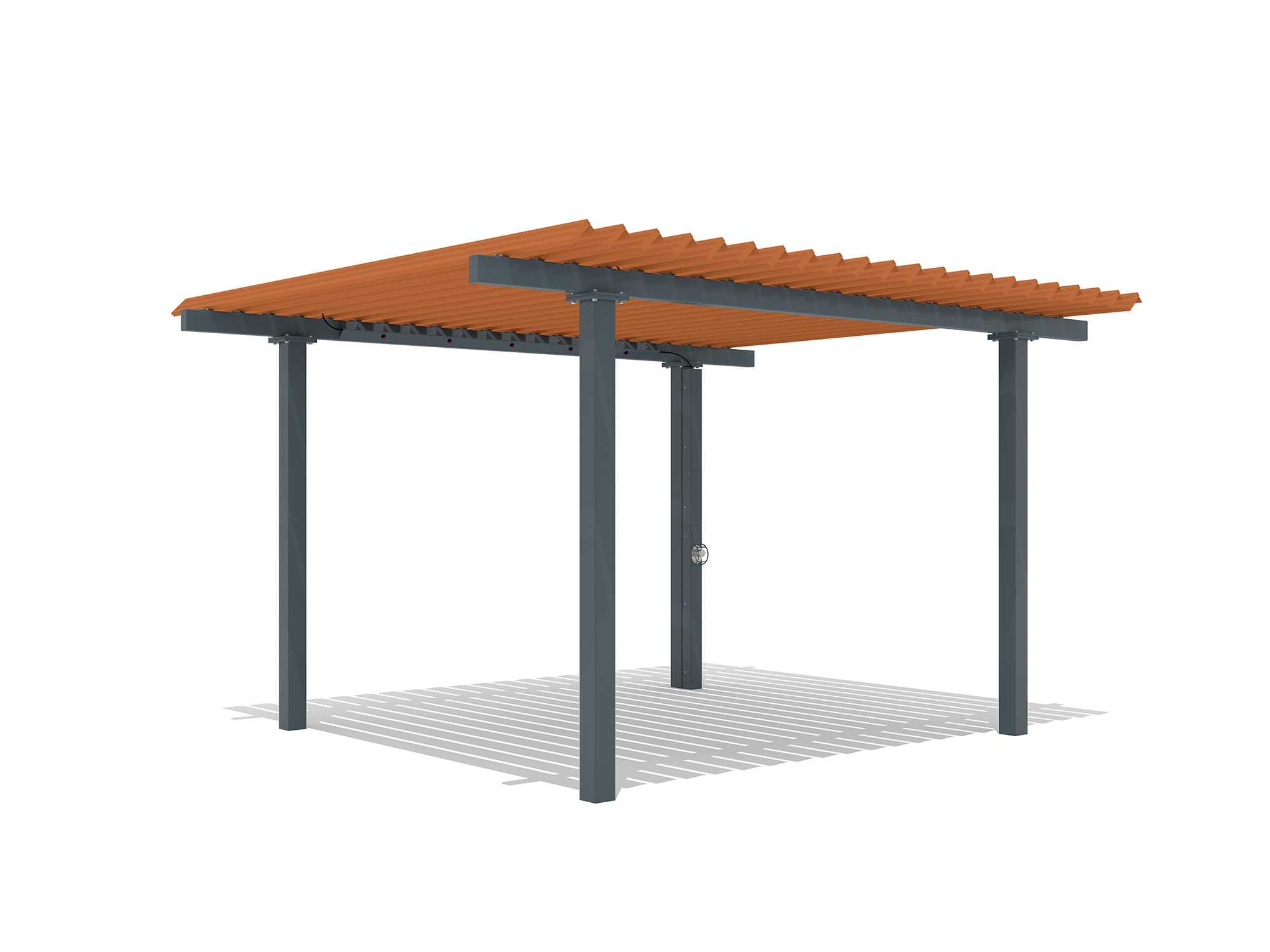

押しやすい形状の大型ボタンを押した時に低圧ミストが出ます。１回あたりの噴霧時間は調整可能です。また、上水を利用するので衛生面で安心安全、本格的なミスト設備と比較し電源や高圧ポンプが不要なので維持管理が容易となっています。低圧ミストパーゴラ DSF-16MA
日陰とミストで熱中症リスクを軽減
| 寸法 | W4600×D4000×H2530（桁高） |
|---|---|
| ルーバー | アルミ押出形材/アルマイト処理/合成樹脂焼付塗装仕上 |
| 桁・柱 | 鋼材/溶融亜鉛メッキ下地/合成樹脂塗装又はポリ粉体塗装仕上 |
| ミスト | 樹脂製（水道圧タイプ）/ノズル10箇所 |
| 内部配管 | 配管用ステンレス鋼管（防寒材巻） |
| 積雪対応 | 0.8m以下 |
| 重量 | 565kg |
| 価格 | ￥2,660,000＋消費税 |
※運賃・組立費・据付費・基礎工事費等は別途
※多雪区域については弊社営業担当にお問い合わせください。
※設計風圧力は基準風速34m/s、粗度区分Ⅲを基に算出しています。
※ミストパーツは概ね2 〜3年の交換サイクルとなります。
※凍結破損防止のため止水栓（水抜き機能付）を設け利用期間以外は内部配管の水抜きをお願いします。
※水質が不安定だと衛生面やノズルの目詰まりの原因になるため湧き水や循環水の利用はおやめください。
WBGTの値（暑さ指数）と熱中症リスクの関係

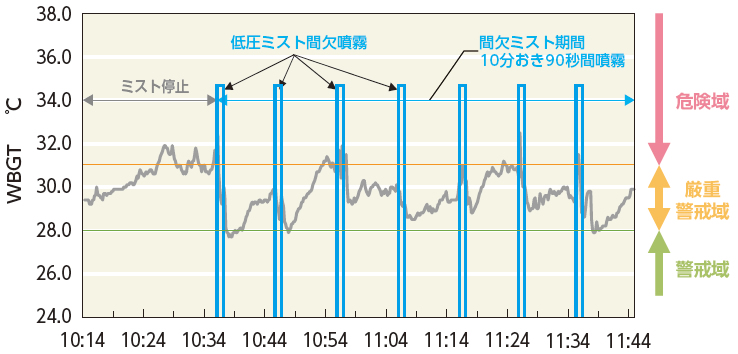

低圧ミストの間欠噴霧によるWBGTの変化
（2020年8月21日測定 晴天, 11:00の気温34.5℃）
低圧ミストは連続で長時間噴霧すると衣服や髪が濡れますので、短時間の噴霧が適しています（１回の噴霧で数十秒）。2020年夏季に群馬大学天谷研究室と共同研究を行い、パーゴラの日陰とミストによる暑熱対策効果の検証を行いました。右図はその時のグラフで、10分ごとに90秒間低圧ミストの噴霧を繰り返した時のWBGT（熱中症指数）の変化を表したグラフです。短時間の噴霧でも熱中症リスクをある程度下げる効果が実験によって確認できています。
※ご利用条件や気象状況により効果は異なります。
専用のアルミ押出形材
ルーバーにはスマートな外観と安定した品質と高耐久性を保持したアルミ押出形材を使用しています。溶融亜鉛メッキ
下地の鋼材
下地の鋼材
休養施設の鋼材に溶融亜鉛メッキを施して耐久性を格段に高め、製品の長寿命化につなげています。
